Alambres de forma

Se utilicen siempre más los hilos de forma (para conectores, transformadores, micro generadores, cables de energía, filtración …).

Llegar a un hilo de forma por trefilado les asegura una precisión mejor que por laminado.

Muy experimentada en la concepción y la fabricación de hileras de perfil en diamante a partir de 0.030 mm (30 μm) hasta 25.00 mm, Balloffet les ofrece asesoría y apoyo en sus proyectos.

  • estudio personalizado – cálculo de secuencia y deformación
  • definición (ángulos, calibre, etc…) y realización de la geometría óptimal
  • precisión dimensional : tolerancias estrechas y radios ultra reducidos (R mini < 10 µm)
  • altísima calidad de pulido espejo para un óptimo estado superficial, en particular para sus hilos esmaltados
  • gran diversidad de perfiles posibles
  • durabilidad para el mejor retorno de la inversión.

En complemento o sustitución de su proceso de laminado, Balloffet les propone su gama única de hileras de formas, en diamante monocristalino (SSCD) o policristalino (PCD).

La alta repetibilidad de nuestros procesos de fabricación nos permite asegurarles un altísimo nivel de rectitud y de aspecto de sus hilos, barras y tubos perfilados.

HILERAS DE FORMA

DIAMANTE MONOCRISTALINO SSCD

DIAMANTE POLYCRISTALINO

Dimensión mínima

0.020 mm

0.50 mm

Dimensión máxima

1.00 mm

30.00 mm

Radio mínimo*

< 10 µm

50 µm

Tolerancia estándar

2μm ► 5μm

5μm ► 10μm

Un panel de soluciones adaptadas a cada requerimiento

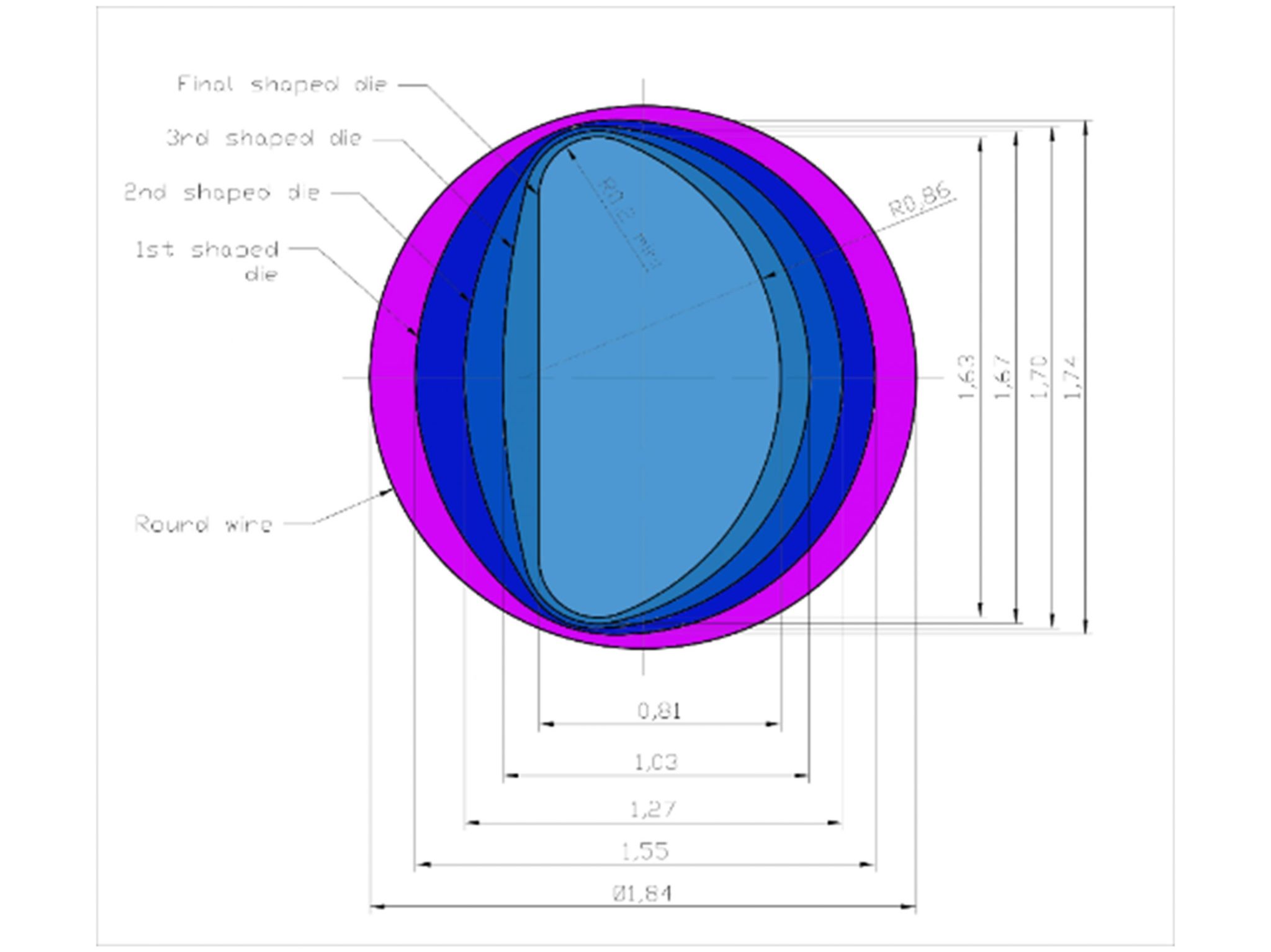

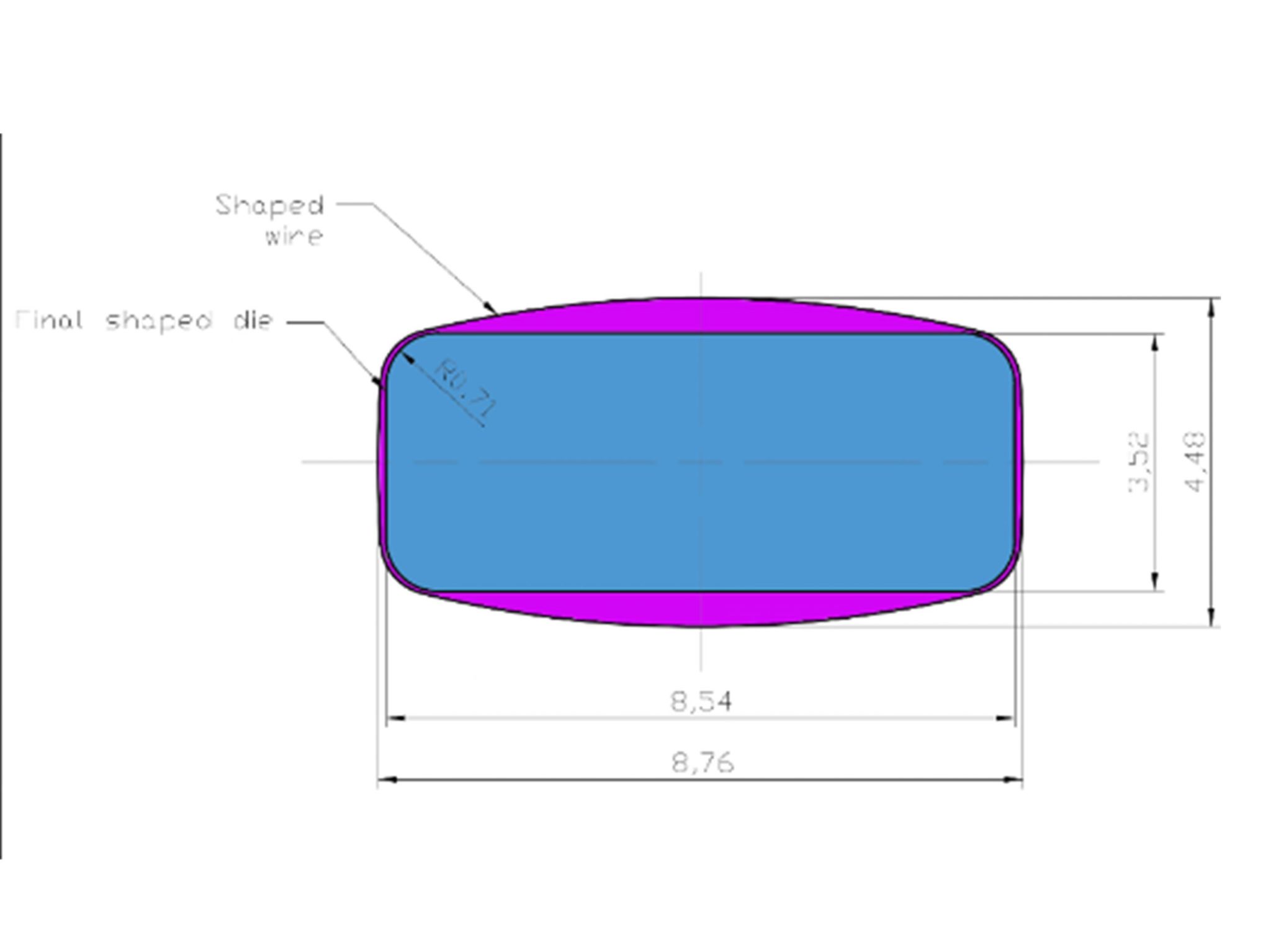

Desde un hilo redondo  hasta una forma   o   Desde un hilo preformado hasta otra forma
  • cálculo de las especificaciones de la hilera
  • cálculo y dibujo de la escala de hileras en función de las características máquina
  • determinación de las características técnicas y dimensionales del diamante (monocristalino o PCD – granulometría – diámetro – espesor …)
  • informe de control sistemático
  • posibilidad de control de las escalas de hileras por alargamiento, incluido multihilos



Posibilidad suministrarles hileras de carburo para validación antes de pasar al diamante.

Todos tipos de perfiles para hilos, barras o tubos

Les ofrecemos nuestro apoyo en la planificación a medida de sus secuencias de hileras, tal como de sus hileras finales para responder a sus requerimientos y realizar cualquier tipo de hilo de forma.

  • trapecio
  • hexágono
  • rectángulo, cuadrado, triángulo
  • trolley
  • ovalado
  • semi-redondo
  • forma Z
  • se puede estudiar cualquier otra forma

Las hileras de perfil Balloffet garantizan estándares de alta calidad con un el mejor pulido espejo para un resultado óptimal.

Métodos de control

Nuestros varios equipos y dispositivos de medición nos permiten hacer los siguientes controles :

  • control dimensional del hilo por medición mecánica (micrómetro)
  • control óptico de las superficies (microscopio)
  • control dimensional sin contacto (tipo Quick scope)
  • control de la forma sobre máquina de medición tridimensional / MMT – 3D
Balloffet_filieres-de-forme-Equipement.Contrôle.forme

Nuestro equipo de ingenieros les apoya y concibe sus hileras.
Las hileras de forma « ALTA PERFORMANCE » así satisfacen sus exigencias de calidad en las  dimensiones y geometrías que requieren.

Estamos a su disposición para estudiar cualquier requerimiento o proyecto de trefilado de hilo de forma.

Contáctenos
Competencia Asesoría
Líder mundial hileras de forma desde 30µm
